Разклонител 5-port Ethernet Switch – Humminbird

Водоустойчив ethernet разклонител за морски и външни приложения

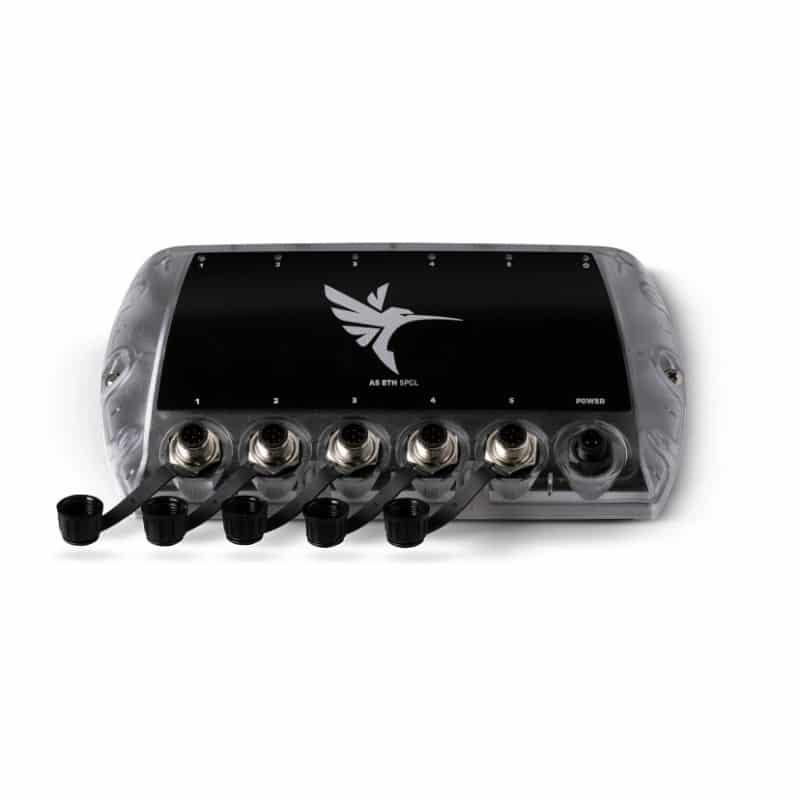

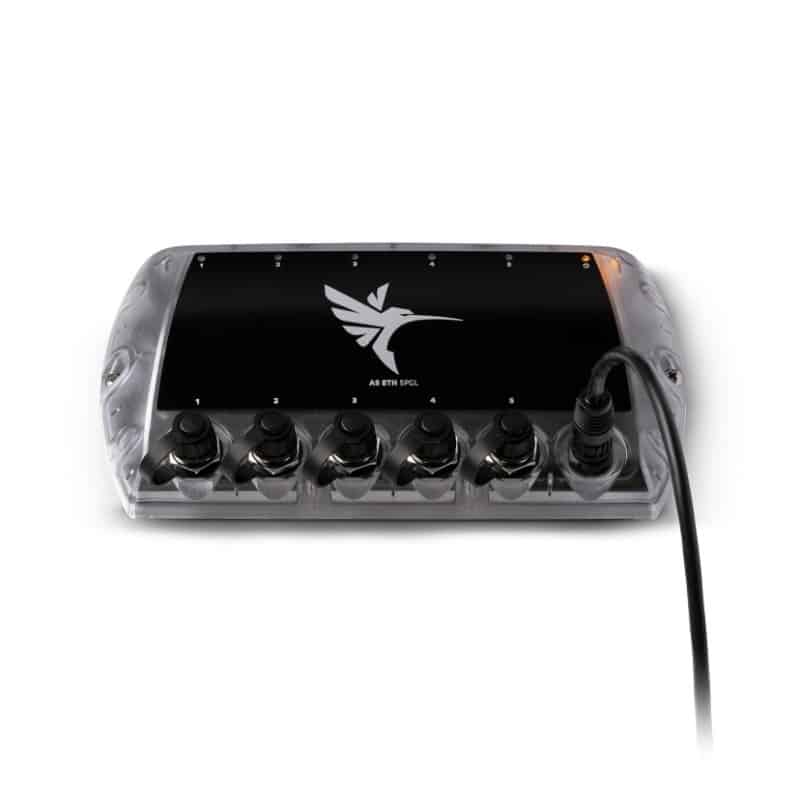

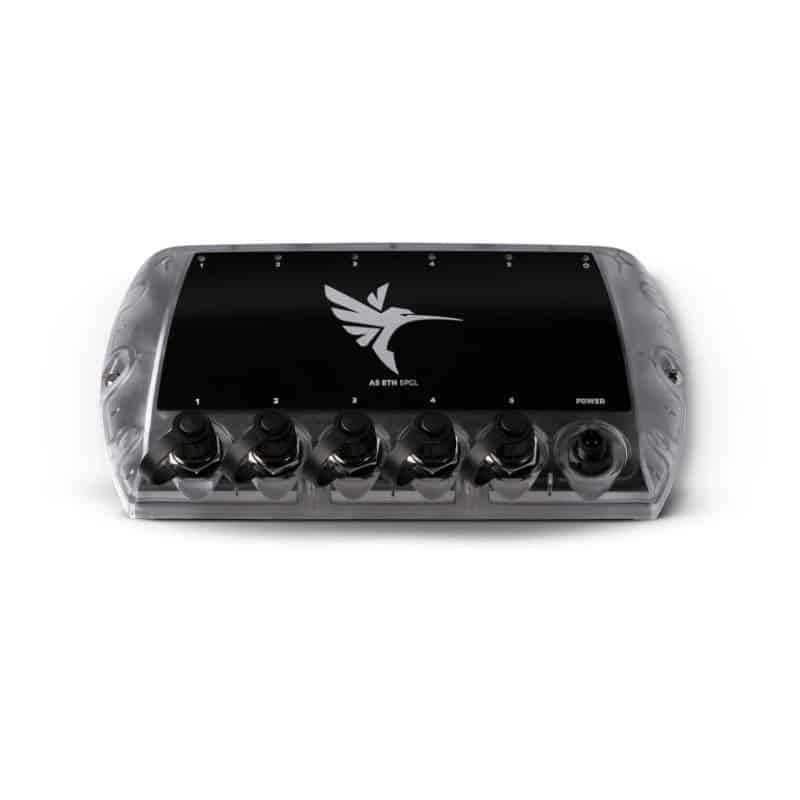

Водоустойчив ethernet разклонител с пет порта предлага лесен начин за свързване на до пет ethernet съвместими устройства в една обща мрежа.

Устройството е предназначено специално за морска електроника и външни системи, където устойчивостта на влага и солена среда е важна за надеждна работа.

Кратък преглед на основните функции

• Поддръжка на до пет ethernet устройства в една локална мрежа.
• Индикация със светлини за захранване и статут на връзката на всяко устройство.
• Подходящ за интегриране със сонари, сонди, nmea 2000 мрежи и радарни системи.
• Комплектът включва самия 5-port switch, захранващ кабел и монтажни елементи за бърз монтаж.

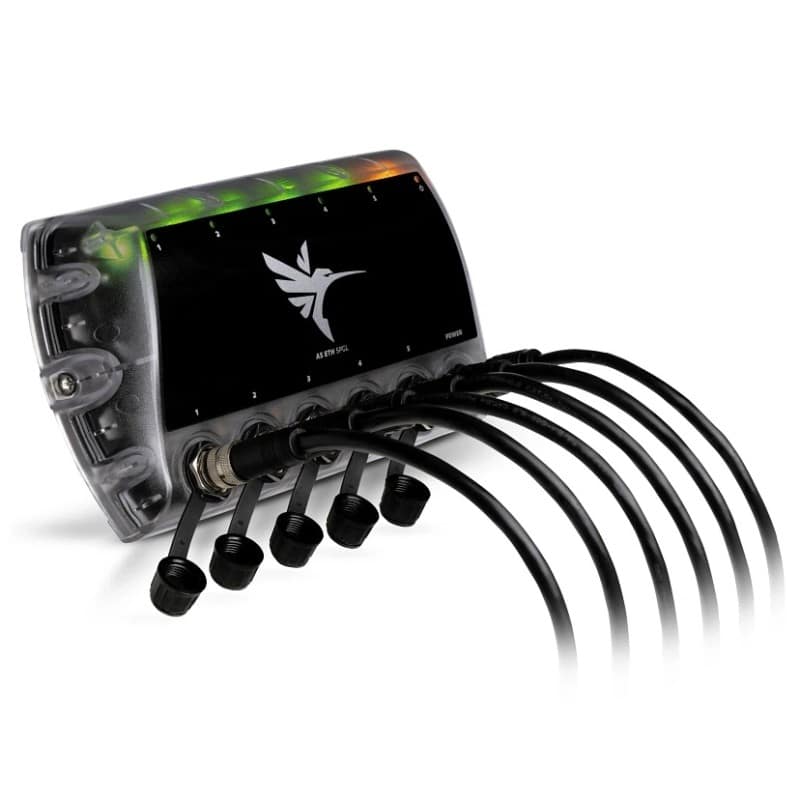

Как работят светлинните индикатори и какво означават те

В долния край има жълт индикатор, който показва наличие на захранване.

В горния край има два статуса в различни цветове, които дават информация за свързаността с конкретни устройства.

Значение на кехлибарената индикация

• Кехлибарената светлина показва връзка с helix g4n или helix g3n.
• Кехлибарената светлина също показва връзка с as eth nmea2k, тролинг мотор minn kota и с humminbird chirp радар.

Значение на зелената индикация

• Зелената светлина показва връзка с apex и всички модели solix.
• Зелената светлина показва връзка и с mega live imaging и с неговите targetlock функции, както и с as eth 5pxg и as eth 5pgl.

Поведение на индикаторите при работа

• Свети постоянно: индикаторът означава, че има установена връзка.
• Мига: мигащата светлина показва активен пренос на данни между устройствата.
• Няма светлина: липсата на индикация означава прекъсната или несвързана линия.

Съвместимост и реални приложения

Разклонителят работи с всички модели sonar устройства от серийните линии apex, solix, helix g4n и helix g3n, което го прави универсален избор за модерни морски конфигурации.

В практиката такъв switch се използва за свързване на сонари с мултифункционални дисплеи, за споделяне на radar data в реално време между няколко конзоли или за добавяне на nmea 2000 мрежа към вече съществуваща ethernet инфраструктура на борда.

Примери за употреба и ползи

• При семейно риболовно плаване можете да свържете сонар, надуваем радар и мобилно устройство за проследяване, за да получите синхронизирана информация на няколко точки на кораба.
• При професионален риболов една интегрирана мрежа намалява времето за реакция и позволява споделяне на детайлни данни за рибните находища между оператора и пилота.
• В учебна или демонстрационна среда разклонителят помага за създаване на тестова мрежа с лесна смяна на устройства без преконфигуриране на цялата система.

Съвети при монтаж и експлоатация

• Монтирайте разклонителя на добре проветрен и защитен от пряка слънчева светлина участък.
• Използвайте качествени ethernet кабели с подходящи запечатки за външна употреба, за да избегнете проникване на влага.
• Проверявайте периодично индикаторите, за да се уверите, че няма загуби на пакети или прекъсвания на връзката.

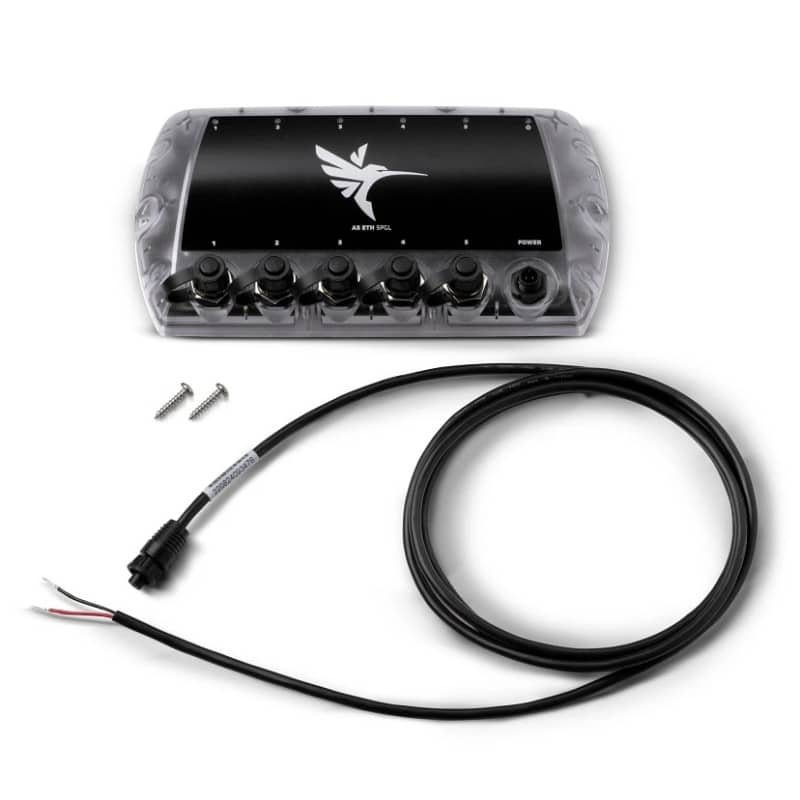

Какво е включено в комплекта

• Петпортов ethernet switch.

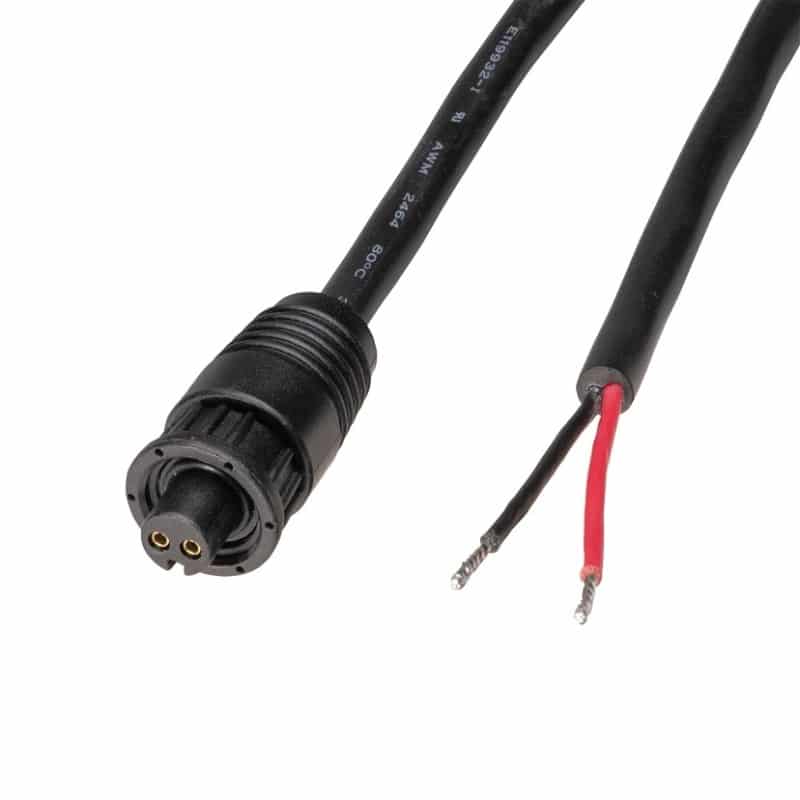

• Захранващ кабел за свързване към бордовата мрежа.
• Монтажен комплект с винтове и уплътнения за фиксиране.

Защо да изберете този разклонител

Този водоустойчив ethernet разклонител предлага стабилна и лесна за управление мрежова връзка между множество морски устройства, което подобрява навигацията и безопасността на борда.

В съвременните условия на нарастваща цифровизация на плавателните съдове, наличието на надеждна и компактна мрежова точка е ключово за бързо разгръщане на системите на място.
